平成23年度 プロジェクトマネージャ試験 午前II 問17

正解：イ

AI解説

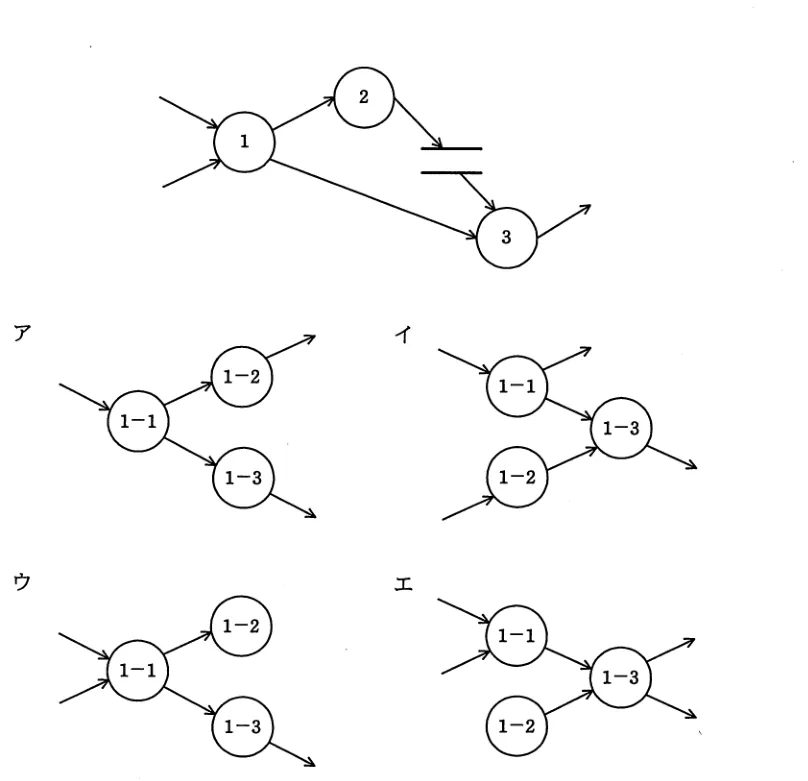

正解はイ。階層化DFDで親プロセスを子プロセスに分割する際は、親プロセスに出入りするデータフローと、子プロセス群全体に出入りするデータフローが完全に一致していなければならない(バランシングの原則)。入出力の本数・内容が親と一致している分割図がイである。 ア: 親プロセス1に出入りするデータフローと子プロセス群の外部との入出力が一致しておらず、バランシングの原則に反する。 イ: 正しい。プロセス1-1〜1-3全体としての外部入出力データフローが、親プロセス1の入出力と過不足なく一致している。 ウ: 分割後に親には存在しないデータフローが外部との間に追加されている、または不足があるため誤り。 エ: 子プロセス間の関係や外部入出力が親のDFDと整合しないため誤り。 💡 DFD分割問題は「親の入出力=子全体の入出力」だけをチェックすれば解ける。子プロセス間の内部フローは自由に追加できるが、外部との入出力を勝手に増減させた選択肢が誤りである。
