平成21年度秋期 応用情報技術者試験 午前 問37

正解：ア

AI解説

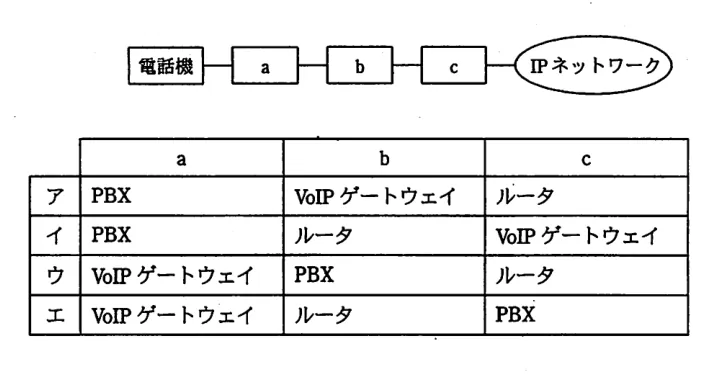

既存の電話機を使う内線網をIPネットワークに統合する構成では、aは従来どおり電話機を収容するPBX、bはPBXのアナログ・デジタル音声信号をIPパケットに変換するVoIPゲートウェイ、cはIPパケットを社内・拠点間ネットワークへ中継するルータという役割分担になる。 ア: 正しい。a：PBX（電話機を収容し交換処理を行う既存設備）、b：VoIPゲートウェイ（音声信号とIPパケットを相互変換）、c：ルータ（IPネットワーク上でパケットを中継）という構成が、電話機からIP網への統合の一般的な流れと一致する。 イ: 誤り。bとcの役割が入れ替わっており、電話機側の信号を最初にIP化するのはルータではなくVoIPゲートウェイである。 ウ: 誤り。aとbの役割が入れ替わっており、電話機を直接収容するのはVoIPゲートウェイではなくPBXである。 エ: 誤り。a・b・cすべての役割が本来の並びからずれており、電話機収容→音声のIP変換→IP網への中継という順序と対応していない。 💡 音声のIP化構成は「電話機→PBX→VoIPゲートウェイ（アナログ/デジタル⇔IP変換）→ルータ（IP網へ中継）」という流れで覚えると、装置名の入れ替えパターンの問題に対応しやすい。
