平成23年度秋期 応用情報技術者試験 午前 問12

正解：ウ

AI解説

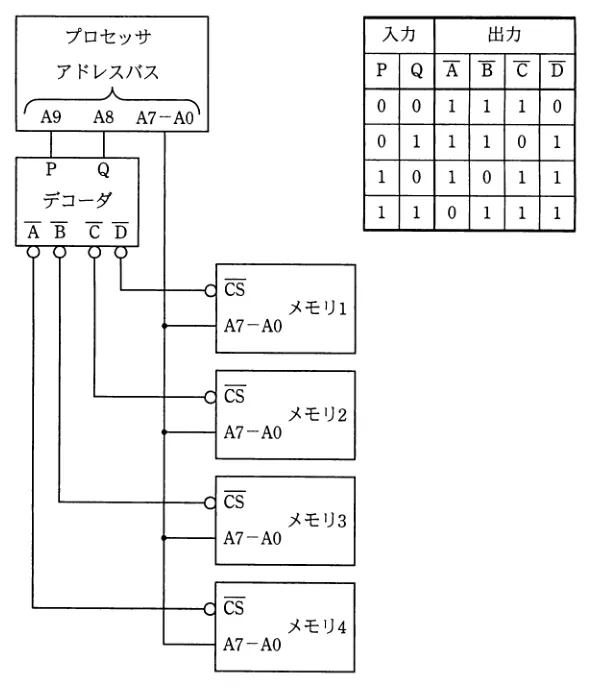

アドレスデコーダは、アドレスバスの上位ビットの組合せを解読し、対応するメモリチップの選択信号(チップセレクト)を出力する回路である。アドレス2F0を2進数にすると0010 1111 0000であり、デコーダに入力される上位アドレスビットの値を表に当てはめると、選択信号が出るのはメモリ3である。したがってウが正解である。 ア: メモリ1は、上位ビットが別の組合せ(より小さいアドレス範囲)のときに選択されるため該当しない。 イ: メモリ2が受け持つアドレス範囲に2F0番地は含まれない。 ウ: 正しい。2F0番地の上位アドレスビットのデコード結果がメモリ3の選択信号に対応し、メモリ3がデータを出力する。 エ: メモリ4が受け持つアドレス範囲に2F0番地は含まれない。 💡 この型の問題は「16進アドレス→2進展開→デコーダ入力に使われる上位ビットを抜き出す→表と照合」の手順で機械的に解く。各メモリの容量からアドレス範囲を割り出す方法でも検算できる。
