平成23年度特別 応用情報技術者試験 午前 問35

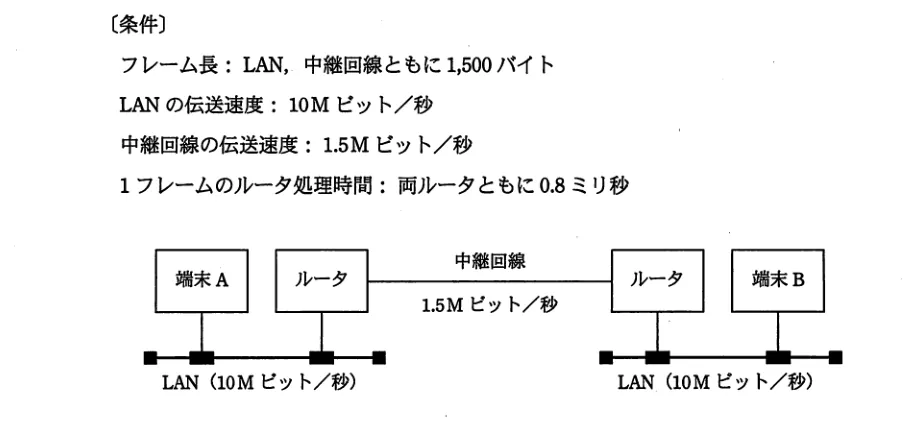

図のように，2台の端末がルータと中継回線で接続されているとき，端末Aがフレームを送信し始めてから，端末Bがフレームを受信し終わるまでの時間は，およそ何ミリ秒か。〔条件〕フレーム長：LAN，中継回線ともに1,500バイト LANの伝送速度：10Mビット／秒 中継回線の伝送速度：1.5Mビット／秒 1フレームのルータ処理時間：両ルータともに0.8ミリ秒
- ア 3
- イ 6
- ウ 10
- エ 12
解答・解説を見る
正解：エ
AI解説
総所要時間は、LAN区間の伝送遅延2回、中継回線の伝送遅延1回、ルータ処理時間2回の合計で求める。フレーム長1,500バイト=12,000ビット。LAN伝送(10Mbps)：12,000/10,000,000=1.2ミリ秒(送信側・受信側で計2.4ミリ秒)。中継回線伝送(1.5Mbps)：12,000/1,500,000=8ミリ秒。ルータ処理：0.8ミリ秒×2=1.6ミリ秒。合計=1.2+0.8+8+0.8+1.2=12ミリ秒となり、正解はエ。 ア: 1.2(LAN)+0.8(ルータ)などの一部区間のみを合計した値であり、経路全体(往路LAN・中継回線・復路LAN・ルータ処理2回)の遅延をすべて積算していない不足した計算結果である。 イ: 同様に経路の一部の遅延しか合算していない値であり、正しい総所要時間である12ミリ秒には届かない。 ウ: 中継回線の伝送時間(8ミリ秒)を過小に見積もるなど、一部区間の計算が抜けているために正しい合計値(12ミリ秒)より小さくなっている。 エ: LAN区間往復2回分(1.2×2=2.4ms)、中継回線1回分(8ms)、ルータ処理2回分(0.8×2=1.6ms)をすべて合計すると2.4+8+1.6=12ミリ秒となり、これが正しい総所要時間である。 💡 伝送時間=フレーム長(ビット)÷伝送速度(ビット/秒)の公式を使い、経路上の全区間(送信側LAN・中継回線・受信側LAN)とルータ処理を漏れなく足し合わせることが重要である。
