令和2年度秋期 応用情報技術者試験 午前 問47

正解：エ

AI解説

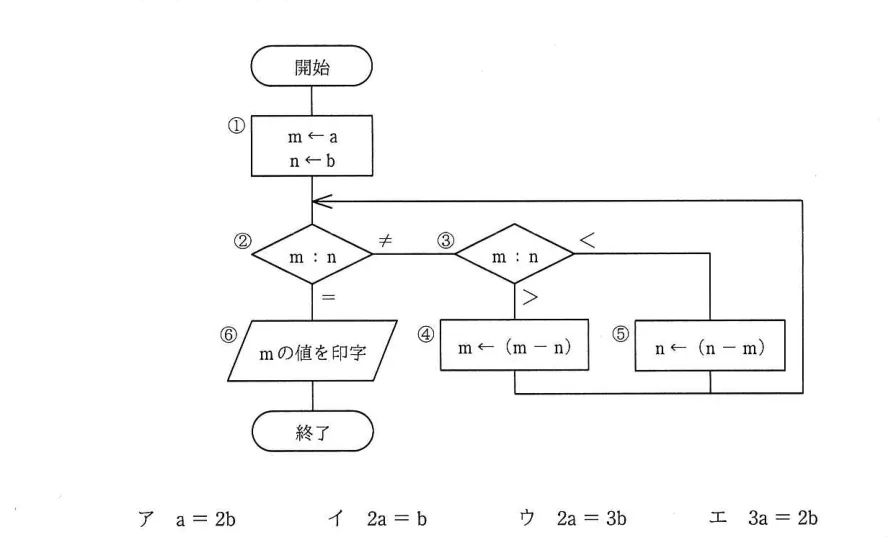

問題の流れ図はユークリッドの互除法に類似した2数の演算処理であり、指定された実行順序(①→②→③→⑤→②→③→④→②→⑥)をたどるには、各分岐判定を満たすようにmとnの初期値a,bの大小関係・倍数関係を設定する必要がある。条件を順に検証すると3a＝2bの関係のときにこの実行順序が成立し、これが正解となる。 ア: この比の関係では指定された分岐の流れ(②→③→⑤の分岐など)を再現できず、途中の判定条件を満たさない。 イ: この比の関係では指定された分岐の流れを再現できず、途中の判定条件を満たさない。 ウ: この比の関係では指定された分岐の流れを再現できず、途中の判定条件を満たさない。 エ: aとbが3a＝2bの関係にあるとき、流れ図の各分岐判定(②の比較処理など)を指定された順序どおりにたどることができ、これが正解である。 💡 流れ図(フローチャート)の実行順序問題は、各分岐に実際の数値を当てはめて選択肢ごとにトレースし、消去法で確認するのが確実である。
