平成27年度春期 応用情報技術者試験 午前 問32

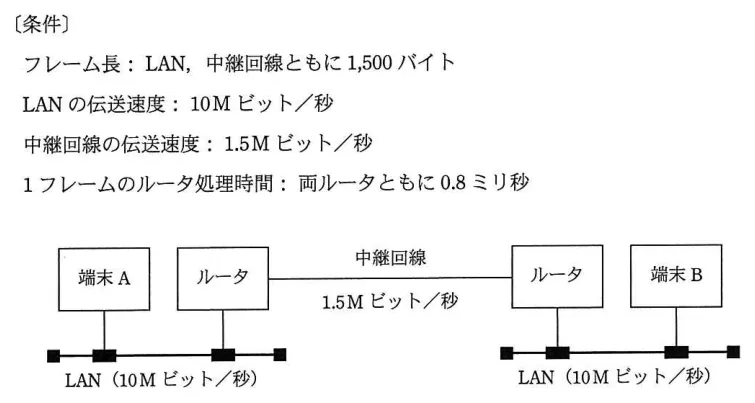

図のように，2台の端末がルータと中継回線で接続されているとき，端末Aがフレームを送信し始めてから，端末Bがフレームを受信し終わるまでの時間は，およそ何ミリ秒か。〔条件〕フレーム長：LAN，中継回線ともに1,500バイト，LANの伝送速度：10Mビット／秒，中継回線の伝送速度：1.5Mビット／秒，1フレームのルータ処理時間：両ルータともに0.8ミリ秒
- ア 3
- イ 6
- ウ 10
- エ 12
解答・解説を見る
正解：エ
AI解説
ルータはフレーム全体を受信してから転送する(ストアアンドフォワード)ため、各区間の伝送時間とルータ処理時間を順に合計する。1,500バイト=12,000ビットより、送信側LAN:12,000÷10M=1.2ミリ秒、中継回線:12,000÷1.5M=8ミリ秒、受信側LAN:1.2ミリ秒、ルータ処理:0.8×2=1.6ミリ秒。合計1.2+0.8+8+0.8+1.2=12ミリ秒でエが正解。 ア: 3ミリ秒は、最も時間のかかる中継回線の伝送時間(8ミリ秒)を含め忘れた場合に近い誤りである。 イ: 6ミリ秒は、一部の伝送時間やルータ処理時間を落とした計算誤りである。 ウ: 10ミリ秒は、送信側LANと中継回線とルータ1台分(1.2+0.8+8)だけを数え、2台目のルータ処理と受信側LANの伝送時間を忘れた値である。 エ: 正解。LAN2区間・中継回線1区間の伝送時間とルータ2台の処理時間を全て加算して12ミリ秒となる。 💡 バイト→ビットの8倍換算を忘れないこと。ストアアンドフォワード方式では「区間ごとの伝送時間+中継装置の処理時間」を直列に足すのが基本パターンである。
出典：平成27年度 春期 応用情報技術者試験 午前 問32 ／ 独立行政法人情報処理推進機構（IPA）
