平成29年度春期 応用情報技術者試験 午前 問26

正解：ア

AI解説

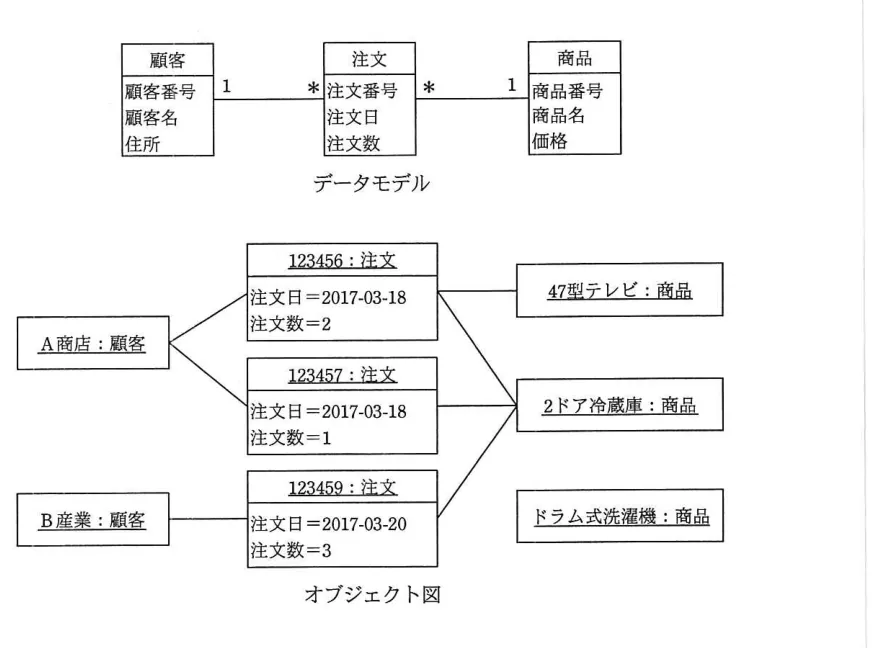

オブジェクト図はクラス図のインスタンスであり，クラス図で定義された多重度に違反するリンクがないかを確認する。本問のモデルでは1つの注文が対応できる商品は1つと定義されているため，注文“123456”が複数の商品にリンクしているのは多重度違反であり，アが正しい指摘となる。 ア: 正しい。クラス図の多重度では注文1件に商品は1つしか対応しないため，1つの注文オブジェクトが複数の商品にリンクするのは誤りである。 イ: 商品側から見ると1つの商品は複数の注文から参照されてよい多重度なので，誤りではない。 ウ: 1人の顧客が複数の注文を行うことは多重度上許されており，誤りではない。 エ: 多重度に0を含む（0以上）ため，どの注文にもリンクされない商品が存在してもモデル上問題ない。 💡 オブジェクト図の正誤問題は「クラス図の多重度（1，0..*，1..*など）」と各リンク数を突き合わせるだけで解ける。0を含む多重度なら「リンクなし」も正当。
