平成28年度 高度共通 午前I（PM試験） 問25

正解：エ

AI解説

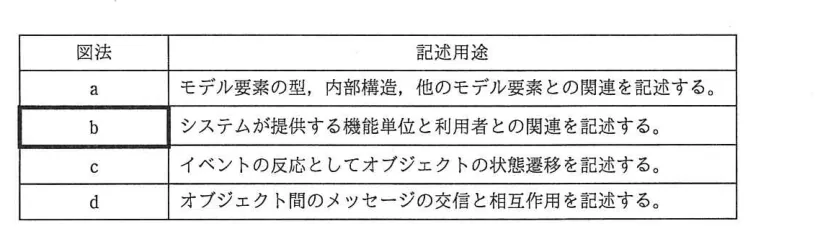

正解はエ。表のbは、システムが提供する機能と利用者(アクタ)との関係を表すという用途に対応しており、これに該当するのはユースケース図である。ユースケース図は、システムの外部にいるアクタと、システムが提供する機能(ユースケース)の関係を表す図である。 ア: クラス図は、クラスの属性・操作とクラス間の関連(汎化・集約など)という静的構造を表す図であり、bの用途には該当しない。 イ: コラボレーション図は、オブジェクト間のメッセージのやり取りを、オブジェクト間の関係(リンク)を中心に表す図である。 ウ: ステートチャート図は、オブジェクトの状態がイベントによってどのように遷移するかを表す図である。 エ: 正解。ユースケース図は、利用者などのアクタとシステムの機能(ユースケース)の関係を表し、業務とシステムの機能の全体像把握に用いる。 💡 UML図は「静的構造=クラス図、機能と利用者=ユースケース図、状態=ステートチャート図、相互作用=シーケンス図・コラボレーション図」と用途で分類して覚える。
