平成21年度秋期 応用情報技術者試験 午前 問30

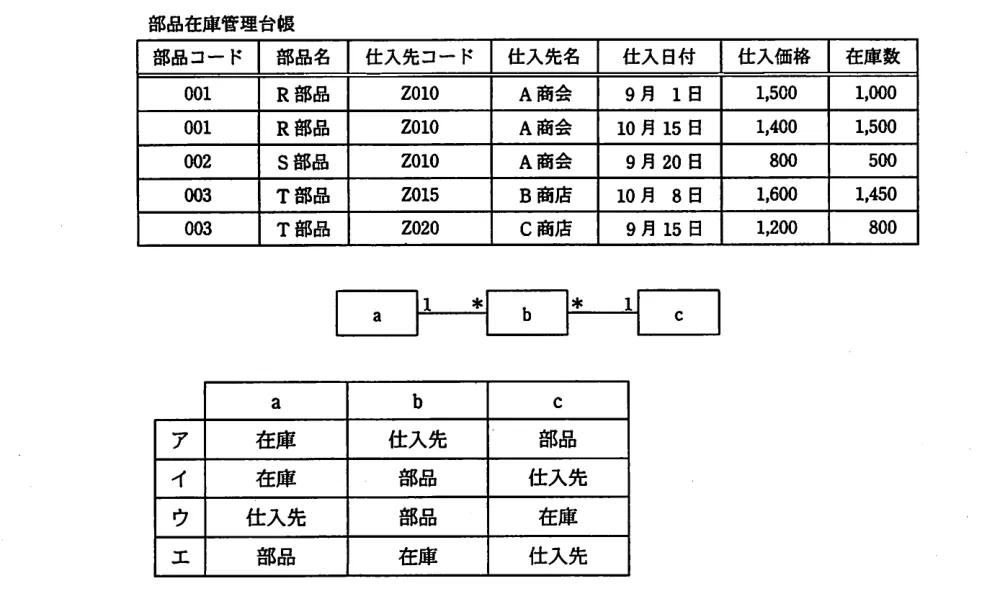

部品在庫管理台帳における，部品，仕入先，在庫の三つのエンティティの関係をデータモデルとして記述した。エンティティ a〜c の組合せとして，適切なものはどれか。ここで，1━*は1対多の関連を表す。
- ア a：在庫 b：仕入先 c：部品
- イ a：在庫 b：部品 c：仕入先
- ウ a：仕入先 b：部品 c：在庫
- エ a：部品 b：在庫 c：仕入先
解答・解説を見る
正解：エ
AI解説
部品在庫管理台帳の実体関連は、1つの部品が複数の在庫レコードを持ち、1つの仕入先が複数の在庫レコードに関わるという構造になるため、「部品(1)－(多)在庫(多)－(1)仕入先」の順で1対多の関連が2つ連なる形が適切である。 ア: 誤り。aを在庫にすると、在庫を起点に部品・仕入先へ関連が伸びる構造になり、実際の業務台帳の関連の向きと整合しない。 イ: 誤り。aを在庫、cを仕入先とする組合せも、部品と仕入先の間に在庫が挟まる向きの整合性が取れていない。 ウ: 誤り。aを仕入先にすると、仕入先を起点とした関連になり、部品を中心に在庫を介して仕入先へつながる本来の構造と合わない。 エ: 正しい。a：部品、b：在庫、c：仕入先とすると「部品(1)－(多)在庫」「在庫(多)－(1)仕入先」という自然な1対多の連鎖になる。 💡 在庫のような「取引明細」的エンティティは、多くの場合、複数のマスタ（部品・仕入先など）から見て「多」側に位置する交差エンティティになる点を意識すると関連の向きを判断しやすい。
出典：平成21年度 秋期 応用情報技術者試験 午前 問30 ／ 独立行政法人情報処理推進機構（IPA）
※Web掲載用に表記を一部変更しています。図表はIPA公式問題冊子から引用しています。著作権はIPAに帰属します。
