平成30年度秋期 応用情報技術者試験 午前 問26

正解：イ

AI解説

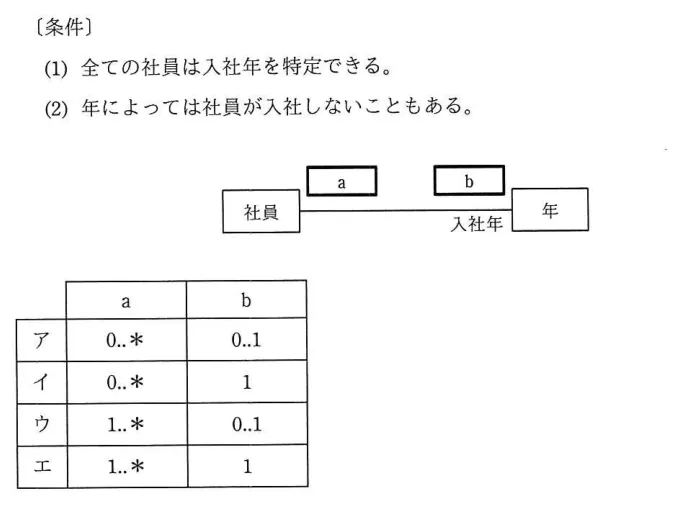

正解はイ。多重度は「相手クラスのインスタンス1個に対して自分側が幾つ対応するか」を相手側の端に書く。条件(1)より社員から見て入社年は必ず1つ特定できるのでb(年側)＝1。条件(2)より年から見て社員は0人のこともあれば多数のこともあるのでa(社員側)＝0..*となる。 ア: b＝0..1は「入社年が特定できない社員がいてもよい」ことになり、条件(1)の「全ての社員は入社年を特定できる」に反する。 イ: 正しい。年→社員は0..*(入社者ゼロの年もある)、社員→年は1(必ず1つの入社年をもつ)で両条件を満たす。 ウ: a＝1..*は「どの年にも必ず1人以上入社する」ことになり、条件(2)の「社員が入社しない年もある」に反する。さらにb＝0..1も条件(1)に反する。 エ: a＝1..*が条件(2)に反する。bが1である点は正しいが、組合せとして不適切である。 💡 多重度は「反対側のクラスの1インスタンスから見た個数」を記入する。「必ず特定できる」＝1、「ないこともある」＝下限0、と条件文の言い回しを下限・上限に対応付けて読むとよい。
