平成30年度秋期 応用情報技術者試験 午前 問31

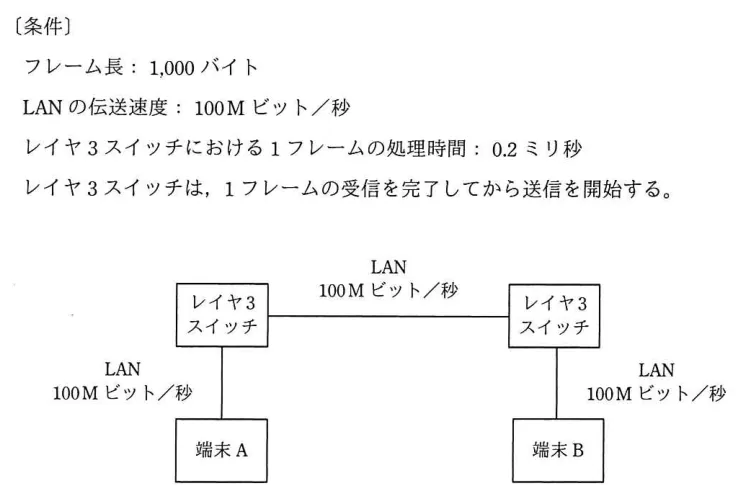

2台の端末と2台のレイヤ3スイッチが図のようにLANで接続されているとき，端末Aがフレームを送信し始めてから，端末Bがそのフレームを受信し終わるまでの時間は，およそ何ミリ秒か。 〔条件〕 フレーム長：1,000バイト LANの伝送速度：100Mビット／秒 レイヤ3スイッチにおける1フレームの処理時間：0.2ミリ秒 レイヤ3スイッチは，1フレームの受信を完了してから送信を開始する。
- ア 0.24
- イ 0.43
- ウ 0.48
- エ 0.64
解答・解説を見る
正解：エ
AI解説
正解はエ。1フレームの伝送時間は1,000バイト＝8,000ビット÷100Mビット/秒＝0.08ミリ秒。経路はA→スイッチ1→スイッチ2→Bの3区間なので伝送時間は0.08×3＝0.24ミリ秒。さらに各スイッチは受信完了後に処理して送信するため処理時間0.2×2＝0.4ミリ秒が加わり、合計0.24＋0.4＝0.64ミリ秒となる。 ア: 0.24は3区間の伝送時間のみで、スイッチ2台分の処理時間0.4ミリ秒を加え忘れた値である。 イ: 0.43は処理時間を1台分しか数えないなどの誤計算による値である。 ウ: 0.48は伝送時間や処理時間の数え方を誤った(例えば0.08＋0.4に伝送1区間分しか入れない)値である。 エ: 正しい。ストアアンドフォワード方式のため各区間の伝送時間3回分と各スイッチの処理時間2回分を全て合計する。 💡 「受信を完了してから送信」(ストアアンドフォワード)の場合、伝送時間は区間数分、処理時間は中継装置の台数分を足す。ビット/バイト変換(×8)を忘れないこと。
出典：平成30年度 秋期 応用情報技術者試験 午前 問31 ／ 独立行政法人情報処理推進機構（IPA）
※Web掲載用に表記を一部変更しています。図表はIPA公式問題冊子から引用しています。著作権はIPAに帰属します。
