令和2年度秋期 応用情報技術者試験 午前 問23

正解：イ

AI解説

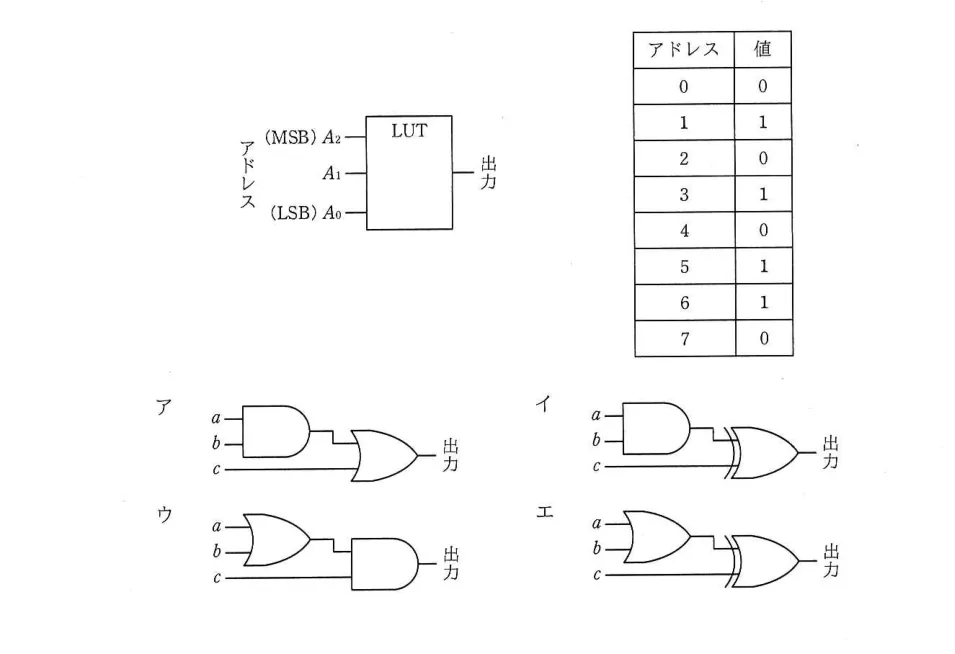

LUT(Lookup Table)は、入力信号の組合せ(アドレス)ごとに出力値をあらかじめ表として持たせておき、入力に応じた出力を即座に得る回路要素で、FPGAの基本論理ブロックとして使われる。表の各アドレスの値と一致する出力をもつ論理回路がLUTと等価な回路となる。 ア: 図中の選択肢アはLUTの真理値表(A2A1A0の組合せごとの出力)と異なる出力になる回路であり不一致である。 イ: 正しい。LUTに格納された値の並びと同じ真理値表を実現する論理回路が、図中の選択肢イである。 ウ: 図中の選択肢ウは、一部のアドレスで出力がLUTの値と異なる回路であり不一致である。 エ: 図中の選択肢エも、真理値表がLUTの値と一致しない回路であり不一致である。 💡 LUT等価回路の判定は、各アドレス(入力の組合せ)ごとに真理値表を書き出し、LUTの値と1行ずつ照合するのが確実な方法である。
