令和元年度春期 応用情報技術者試験 午前 問23

正解：ウ

AI解説

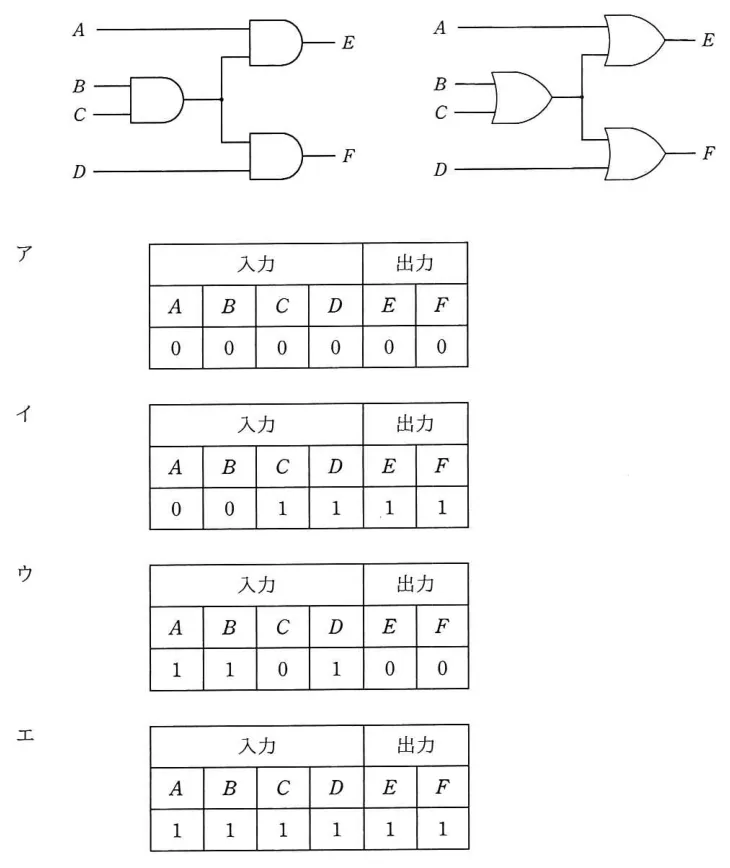

左側の回路は全て論理積(AND)素子で構成されるため、出力は入力の論理積で決まり、A=1,B=1,C=0,D=1のときC=0が効いて出力E,Fはともに0になる。右側の回路(素子の一部が異なる)では同じ入力で出力が一致しないため、ウの組合せは左側の回路でだけ成立する。両回路の真理値表を作り、一方だけで成立する行を探すのが解法である。 ア: 誤り。全入力0のとき出力0となる組合せは、両方の回路で成立してしまうため「左だけで成立」の条件を満たさない。 イ: 誤り。A=0,B=0を含む入力で出力E=1,F=1となることは、AND素子のみの左回路では成立しない(0を含む論理積は必ず0)。 ウ: 正しい。左回路ではC=0によりE=0,F=0が成立するが、右回路では同じ入力に対して出力が異なるため、左側でだけ成立する。 エ: 誤り。全入力1で出力1となる組合せは両方の回路で成立するため、左だけの組合せではない。 💡 回路比較問題は、各選択肢の入力値を両回路に代入して出力を計算し「片方だけ成立」を探す消去法が確実。ANDは入力に0が一つでもあれば出力0という基本を軸にする。
