令和5年度秋期 応用情報技術者試験 午前 問23

正解：ア

AI解説

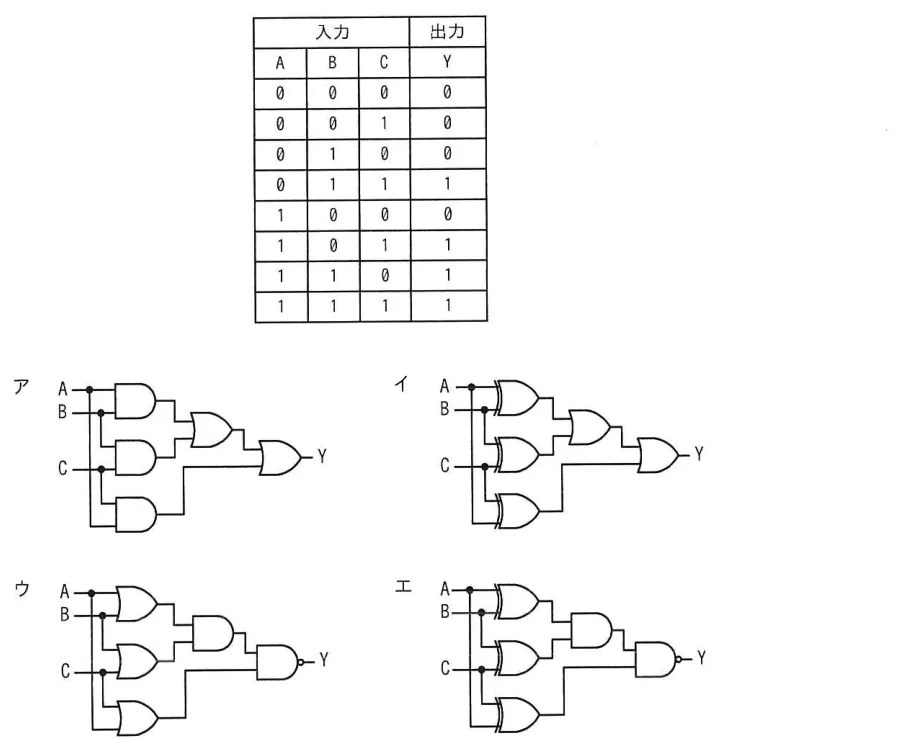

3入力多数決回路は、3本の入力のうち2本以上が1であれば出力が1になる論理回路であり、真理値表(000→0, 001→0, 010→0, 011→1, 100→0, 101→1, 110→1, 111→1)と一致する回路を図の選択肢から選ぶ問題である。図中の選択肢アがこの真理値表と一致する回路構成になっている。 ア: 図中の選択肢アが、3入力のうち2本以上が1のときに出力1となる真理値表と一致しており、多数決回路として正解である。 イ: 図中の選択肢イは、真理値表の一部の組合せで多数決の条件(2本以上が1)と異なる出力になり、多数決回路とは一致しない。 ウ: 図中の選択肢ウも同様に、真理値表の一部が多数決の条件と一致しない回路構成になっている。 エ: 図中の選択肢エも同様に、真理値表の一部が多数決の条件と一致しない回路構成になっている。 💡 多数決回路の真理値表は「1が2つ以上のときだけ出力1」というシンプルな規則なので、AND-OR構成(各2入力ANDの論理和)になっているかを回路図で確認するとよい。
