令和6年度秋期 応用情報技術者試験 午前 問29

正解：イ

AI解説

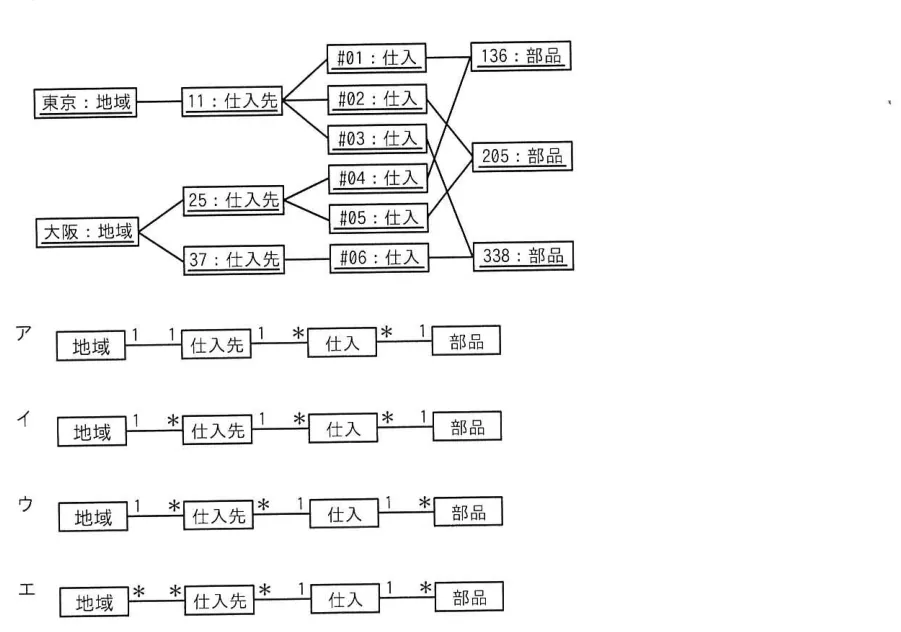

本問はオブジェクト図(具体的なインスタンスの集合)を見て、その背後にある概念データモデル(クラス図でのエンティティ間の多重度・関連)を導く問題である。インスタンス間の対応関係(1つの親インスタンスに対して子インスタンスがいくつ存在するか等)を数え上げ、それと矛盾しない多重度(1対1、1対多、多対多など)を表す概念データモデルを選ぶ。設問のIPA公式解答はイである。 ア: オブジェクト図のインスタンスの対応関係と多重度が一致しない概念データモデルである。 イ: オブジェクト図に現れるインスタンス同士の対応関係(件数)と矛盾しない多重度で関連を表した概念データモデルであり、これが正しい。 ウ: オブジェクト図のインスタンスの対応関係と多重度が一致しない概念データモデルである。 エ: オブジェクト図のインスタンスの対応関係と多重度が一致しない概念データモデルである。 💡 オブジェクト図から概念データモデルを推定する問題では、まずインスタンスを実際に数えて『1対多なのか多対多なのか』を確定させてから選択肢の多重度表記と照合するとよい。
