平成22年度 高度共通 午前I（PM試験） 問2

正解：ア

AI解説

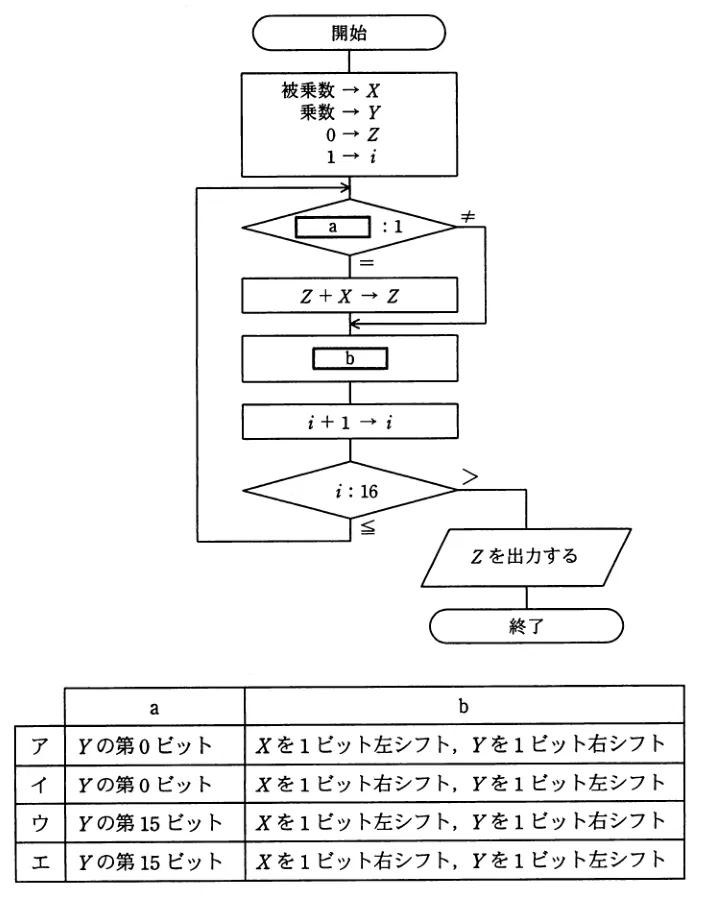

この流れ図は10進の筆算と同じ原理で2進乗算を行う。乗数Yの最下位ビット（第0ビット）を調べ，1なら被乗数XをZ（積）に加算する。次のけたの処理に移るため，Xは1ビット左シフトして2倍し（けた上げに相当），Yは1ビット右シフトして次に判定するビットを第0ビットの位置に移す。これを16回繰り返すと積が得られる。よってaは「Yの第0ビット」，bは「Xを左シフト，Yを右シフト」の組合せが適切である。 ア: 正解。最下位ビットで加算を判定し，被乗数を左へ，乗数を右へシフトする標準的な2進乗算の手順である。 イ: シフト方向が逆である。Xを右シフトすると被乗数が2倍ではなく1/2になってしまい，正しい積が得られない。 ウ: 判定ビットが第15ビットでは，Yの右シフトと組み合わせたとき乗数の各ビットを正しい順に判定できない。 エ: 判定ビットとシフト方向の組合せがともに不適切である。 💡 「最下位ビットで判定→当たれば加算→Xを左シフト・Yを右シフト」が2進乗算の基本形。10進の筆算で部分積をけたをずらしながら足すイメージに対応させると覚えやすい。
