平成23年度特別 応用情報技術者試験 午前 問45

正解：ア

AI解説

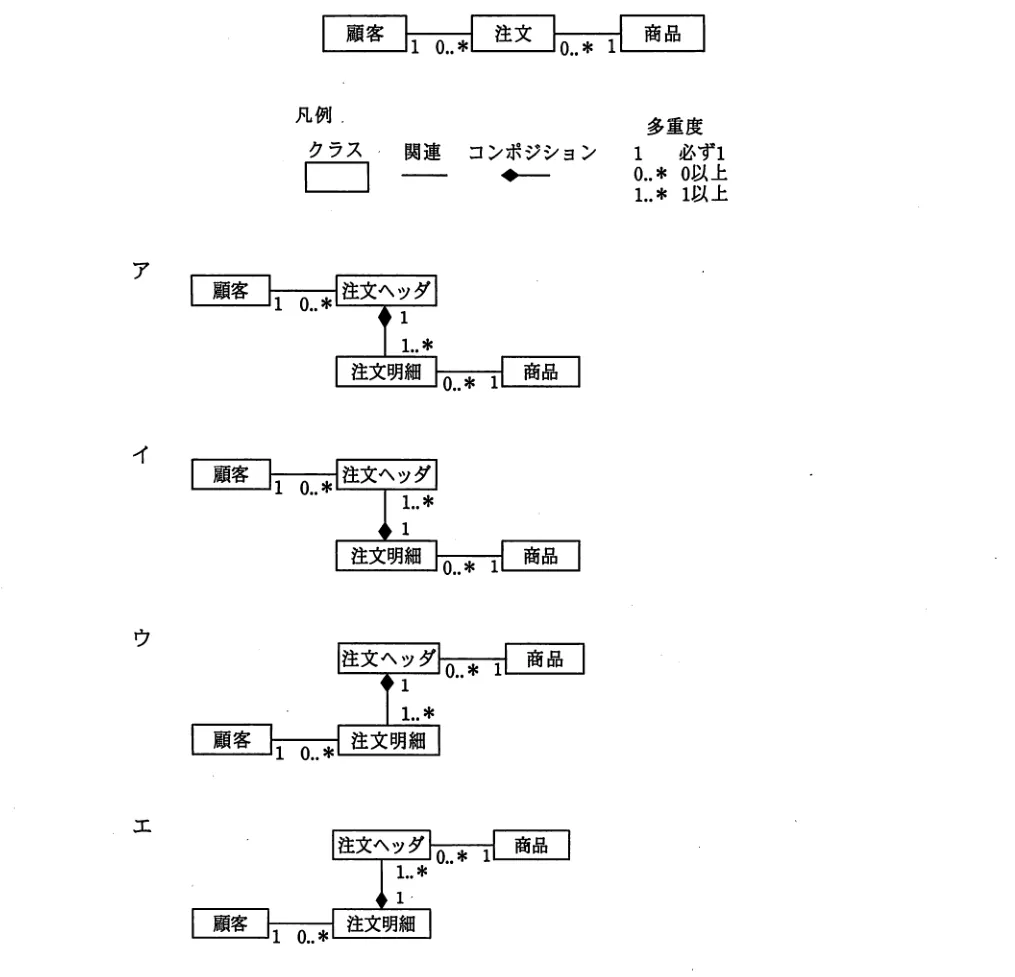

設問の図は“注文ヘッダ”が複数の“注文明細”を束ね、1回の注文で複数種類の商品をまとめて注文できることを表すクラス図である。正解の選択肢アは、顧客と注文ヘッダ、注文ヘッダと注文明細、注文明細と商品の間の多重度(1対多などの関連)が、この業務ルール(1回の注文で複数商品をまとめて注文できる)を正しく表現している。 ア: 選択肢アは、注文ヘッダが複数の注文明細を束ね、1件の注文明細が1種類の商品に対応するという多重度関係を正しく表しており、“複数の商品をまとめて注文する”という業務要件を満たしている。 イ: 選択肢イは、多重度の設定(例えば注文ヘッダと注文明細の関連、または注文明細と商品の対応関係)が問題文の前提と食い違っており、複数商品をまとめて注文するという要件を正しく表現できていない。 ウ: 選択肢ウも同様に、クラス間の関連の多重度が“1回の注文で複数種類の商品を扱える”という条件と整合しない構成になっている。 エ: 選択肢エも同様に、注文ヘッダ・注文明細・商品の関連の多重度が業務ルールと一致しない構成となっている。 💡 クラス図の正誤判定では、関連線の両端に書かれた多重度(1、0..1、1..*、*など)が業務ルールと一致しているかを丁寧に確認することが重要である。
