平成29年度春期 応用情報技術者試験 午前 問48

正解：エ

AI解説

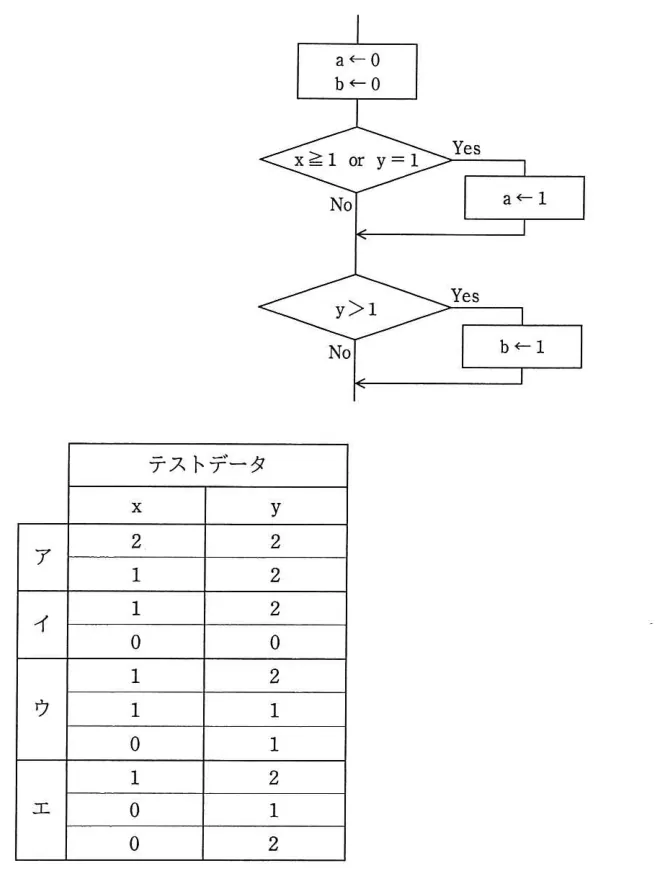

分岐網羅（判定条件網羅）は各判定の真・偽の両方を少なくとも1回実行すること，条件網羅は判定内の個々の条件式それぞれについて真・偽の両方を試すことである。複合条件をもつ流れ図では，判定全体の真偽と各条件の真偽の両方を満たすテストデータの組合せを選ぶ必要があり，両方を同時に満たすのはエの組合せである。 ア: 各条件式の真偽は網羅できても判定全体の真偽の一方が実行されないなど，どちらかの基準を満たさない。 イ: 判定の真偽は両方通るが，個々の条件式の真偽の組合せが不足し条件網羅を満たさない。 ウ: 一部の条件式が常に同じ値となり，条件網羅（各条件の真偽両方）を満たさない。 エ: 正しい。判定全体の真と偽の両経路を実行し，かつ各条件式についても真・偽の両方が現れる組合せである。 💡 網羅基準の強さは「命令網羅＜分岐網羅＜条件網羅系＜複数条件網羅」。分岐網羅は『判定の真偽』，条件網羅は『個々の条件の真偽』と主語の違いで区別する。
