平成27年度春期 応用情報技術者試験 午前 問47

正解：ア

AI解説

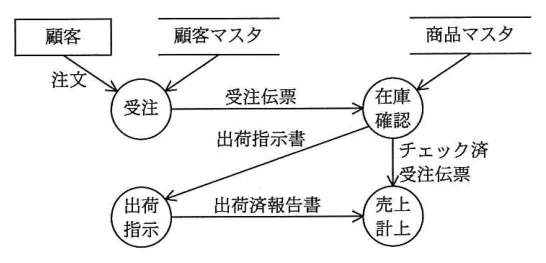

DFD(Data Flow Diagram)は、構造化分析で用いられる、データの流れに着目して業務やシステムをモデル化する図である。プロセス(○)、データフロー(矢印)、データストア(平行線)、外部(源泉と吸収、□)の4要素で表記する。図がこれらの記号で構成されていればDFDと判断でき、アが正解である。 ア: 正解。○(プロセス)・矢印(データの流れ)・平行線(ファイルなどのデータストア)・□(外部実体)で構成されるのはDFDの表記法である。 イ: 状態遷移図は、システムの状態を丸で、イベントによる状態の移り変わりを矢印で表す図で、データの流れは表さない。 ウ: 流れ図(フローチャート)は処理・判断などの記号で処理の実行順序を表すもので、データの流れではなく制御の流れを表す。 エ: ペトリネットはプレース(○)とトランジション(棒)およびトークンで並行システムの動作を表すモデルである。 💡 DFDは「データの流れ」を表し、処理の実行順序や制御は表さない点が流れ図との決定的な違い。4つの構成要素(プロセス・フロー・ストア・外部)を記号とセットで覚える。
