令和6年度秋期 応用情報技術者試験 午前 問21

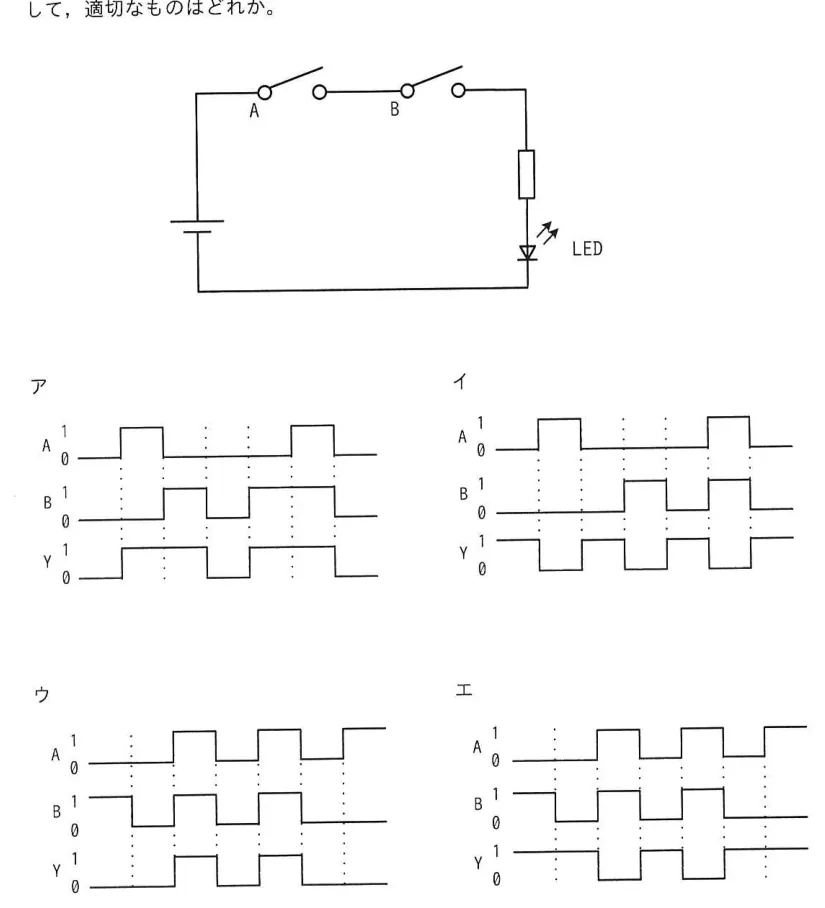

図はスイッチ A 及び B の状態によって，LED が点灯又は消灯する回路である。スイッチ A がオンの状態を A＝1，オフの状態を A＝0 とし，スイッチ B も同様にオンの状態を B＝1，オフの状態を B＝0 とする。また，LED が点灯する状態を Y＝1，消灯する状態を Y＝0 とする。このとき，図の回路を動作させたときのタイミングチャートとして，適切なものはどれか。選択肢ア〜エの波形は下の図表を参照して選んでください。
- ア ア
- イ イ
- ウ ウ
- エ エ
解答・解説を見る
正解：ウ
AI解説
本問はスイッチA、Bの状態変化に応じてLED(出力Y)がどう点灯・消灯するかを、回路図が表す論理(AND/OR/NOTなどの組合せ)に基づいて時系列の波形として正しく表しているものを選ぶ問題であり、公式解答は選択肢ウである。 ア: 入力A、Bの変化点に対してYの切替タイミングまたは点灯条件が回路の論理と一致しない波形であり、誤り。 イ: アと同様に、入力の変化に対するYの応答が回路図の論理と整合しない波形であり、誤り。 ウ: 回路図が示す論理(スイッチA、Bの組合せ)とLEDの点灯・消灯のタイミングが一致する波形であり、正しい。 エ: ア・イと同様に、切替タイミングまたは点灯条件が回路の論理と整合しない波形であり、誤り。 💡 波形読解問題では、入力の変化点ごとに回路の論理式(真理値表)を当てはめ、出力が理論値と一致する瞬間を一つずつ追っていくのが確実。図表は問題冊子(令和6年度秋期 応用情報 午前 問21)の回路図・波形図を参照する。
出典：令和6年度 秋期 応用情報技術者試験 午前 問21 ／ 独立行政法人情報処理推進機構（IPA）
※Web掲載用に表記を一部変更しています。図表はIPA公式問題冊子から引用しています。著作権はIPAに帰属します。
