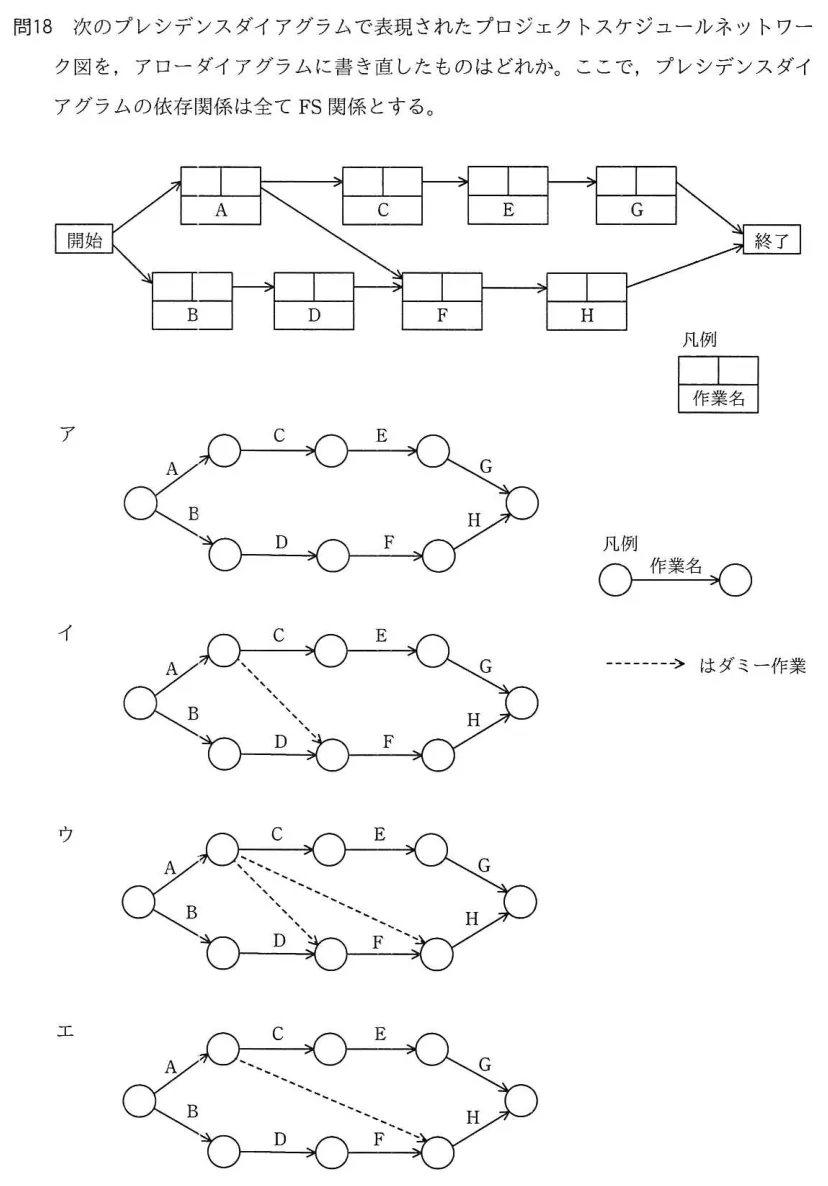

令和3年度 高度共通 午前I（PM試験） 問18

正解：イ

AI解説

プレシデンスダイアグラム(PDM)はノード(箱)が作業を表し、アローダイアグラムは矢線が作業を表す記法である。FS関係(先行作業の完了後に後続作業を開始)を矢線ネットワークに変換する際、依存関係だけを表すために所要日数ゼロのダミー作業(点線矢印)が必要になる場合がある。全ての依存関係が過不足なく表現された図がイである。 ア: 元のPDMにない依存関係が生じているか、必要な依存関係が欠けている図であり、変換として誤りである。 イ: 正しい。ダミー作業を適切に使い、PDMで定義された全てのFS関係を過不足なく矢線で表現できている。 ウ: 依存関係の一部が欠落又は余分に追加された図であり、元のスケジュールネットワークと論理関係が一致しない。 エ: 同様に元のPDMと依存関係が一致しない図である。各作業の先行・後続関係を一つずつ照合すると矛盾が見つかる。 💡 変換問題は「各作業の直前先行作業の集合」が元図と完全に一致するかを選択肢ごとに照合する。ダミー矢線(点線)は日数ゼロで依存関係のみを表すことを忘れない。
