平成28年度春期 応用情報技術者試験 午前 問66

正解：エ

AI解説

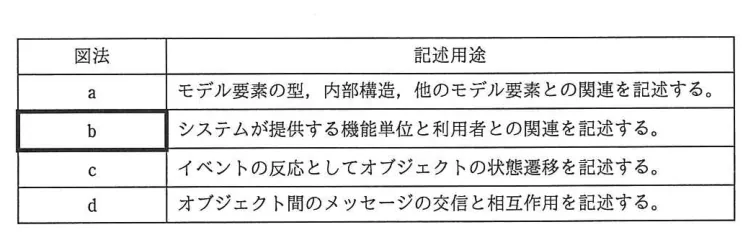

設問の表でbは、システムが提供する機能とその利用者(アクタ)との関係を表すという用途に該当し、これに当てはまる図法はユースケース図である。ユースケース図はシステムを外部から見て「誰がどの機能を使うか」を表現し、業務プロセスの全体像の把握に用いられる。 ア: クラス図は、クラスの属性・操作とクラス間の関連など静的な構造を表す図であり、業務で扱う情報の構造の記述に使われる。 イ: コラボレーション図(UML2.xではコミュニケーション図)は、オブジェクト間のメッセージのやり取りを、オブジェクト間の関連を中心に表す図である。 ウ: ステートチャート図は、オブジェクトの状態が事象(イベント)によってどう遷移するかを表す図である。 エ: 正解。アクタとシステムの機能(ユースケース)の関係を表すユースケース図がbに該当する。 💡 「誰が何をできるか=ユースケース図」「静的構造=クラス図」「時間順の相互作用=シーケンス図」「状態変化=ステートチャート図」と用途で覚えると表の穴埋め問題に対応できる。
