平成29年度秋期 応用情報技術者試験 午前 問53

正解：イ

AI解説

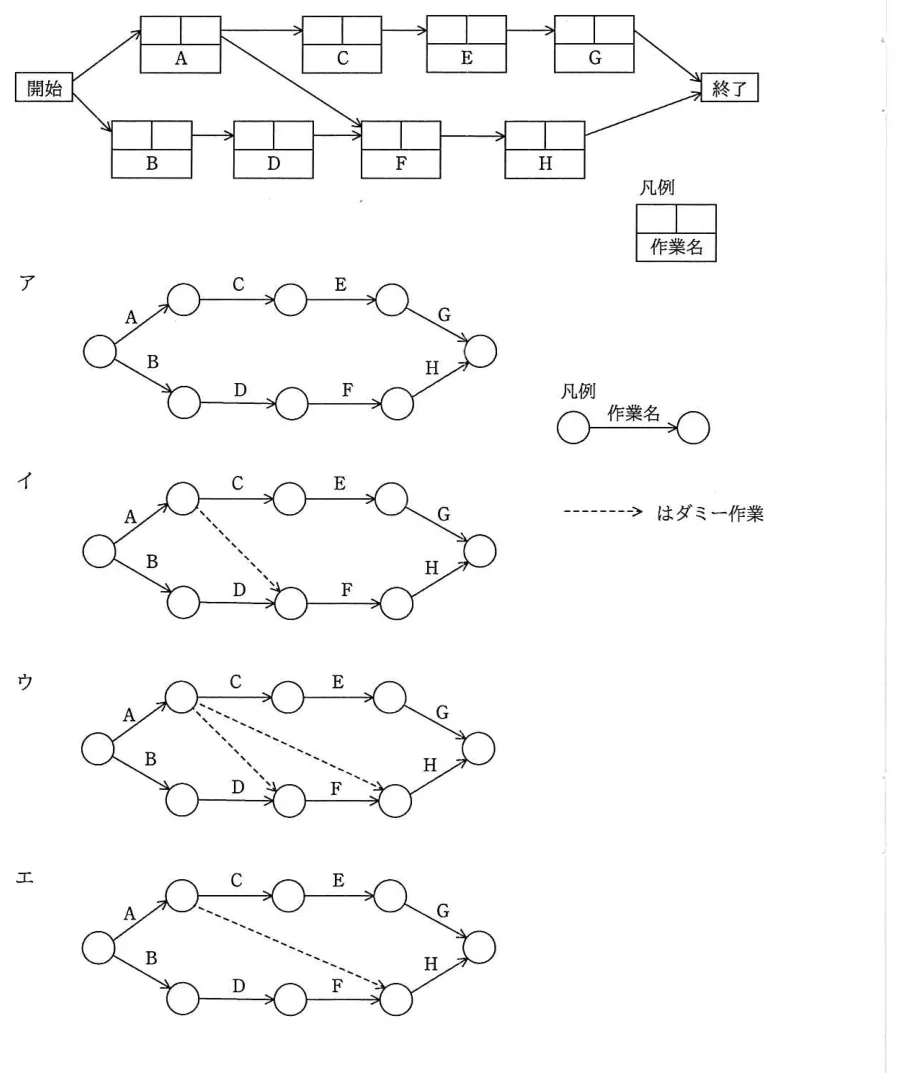

正解はイ。プレシデンスダイアグラム（PDM）は作業をノード（箱）で，依存関係を矢印で表す。一方アローダイアグラム（ADM）は作業を矢線で，結合点（イベント）を丸で表す。FS関係（先行作業の完了後に後続作業を開始）をアローダイアグラムに書き直す際は，先行・後続の依存関係を全て正しく保ち，必要に応じてダミー作業（点線矢印，所要時間0）で依存関係だけを表現したものを選ぶ。 ア: 元のPDMにない依存関係が追加されている，または必要な依存関係が欠けているため誤り。 イ: 正しい。全ての作業のFS関係が過不足なく表現され，複数の先行作業をもつ結合ではダミー作業を適切に使って元の依存関係を忠実に再現している。 ウ: ダミー作業の使い方が不適切で，本来存在しない先行制約が生じているため誤り。 エ: 依存関係の一部が欠落しており，元のネットワークと論理が一致しないため誤り。 💡 変換問題は「各作業の直前先行作業の集合が元図と完全に一致するか」を1作業ずつ照合するのが確実。余計な依存が増えるパターンと，ダミー矢印の向き間違いが典型的な誤答の作り方。
