令和3年度秋期 応用情報技術者試験 午前 問52

正解：イ

AI解説

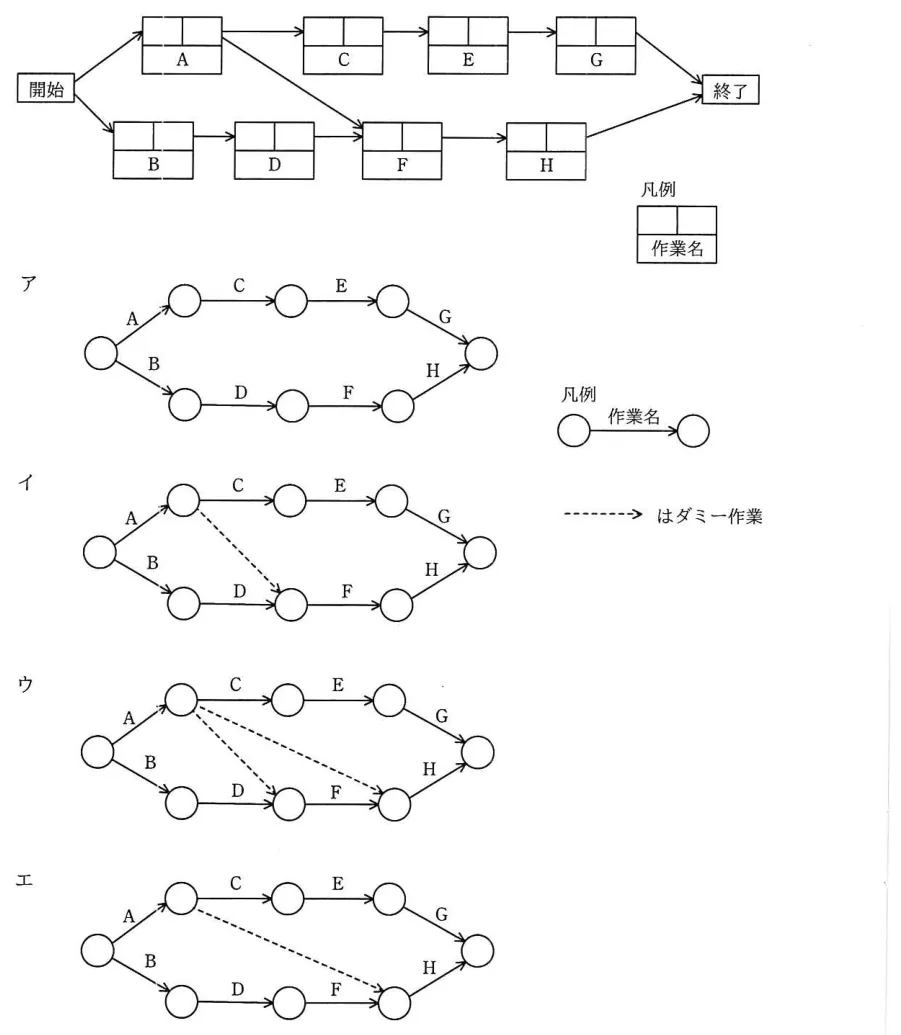

プレシデンスダイアグラム法(PDM、ノード上に作業を書く)からアローダイアグラム法(ADM、矢線が作業、丸が結合点を表す)へ書き直す際は、各作業(アクティビティ)を矢線として表し、FS関係(先行作業が終わってから後続作業が開始)に沿って結合点(イベント)をつなぎ直す。複数の作業が同じ後続作業に合流・分岐する場合はダミー作業(点線の矢線)を用いて依存関係を正しく表現する必要がある。 ア: 設問の図(ネットワーク図)を参照して判断する選択肢であり、PDMで示された各作業の先行・後続関係(FS関係)が矢線と結合点で正しく再現されているかで判断する。 イ: 正しい(公式解答)。PDM上の各作業の依存関係(FS関係)を、矢線=作業、丸=結合点というADMの表記法に沿って過不足なく(必要な箇所にはダミー作業も用いて)描き直した図に合致する。 ウ: 設問の図(ネットワーク図)を参照して判断する選択肢であり、依存関係の描き方(結合点の共有や分岐・合流の表現)が元のPDMと矛盾していれば誤りとなる。 エ: 設問の図(ネットワーク図)を参照して判断する選択肢であり、必要なダミー作業が欠落または余分に描かれているなど、元のPDMの依存関係と一致しなければ誤りとなる。 💡 PDM(ノード=作業)とADM(矢線=作業、丸=結合点)は作業をどこに書くかが逆になる点、およびADMでは依存関係の表現にダミー作業(所要時間0の矢線)を使う場合がある点を押さえておく。
